50 Hz – Beispiellose Geschwindigkeit bei der Aktualisierung von
Echtzeit-Temperaturdaten

Intelligente Wärmebildkamera

Übersicht Technische Daten Funktionen Spezifikation Downloads Medien Lieferumfang Optionales Zubehör

Übersicht

Die hochpräzise Infrarotkamera im Hammer-Design wurde speziell für industrielle Inspektionen und die Wartung von Stromnetzen entwickelt. Ausgestattet mit einem eigens entwickelten, hochempfindlichen Detektor (NETD <15 mK, Auflösung 640 × 480) gewährleisten ihre hohe Bildwiederholfrequenz von 50 Hz und ihr breiter Temperaturmessbereich die präzise Erfassung von anomalen Erwärmungsstellen. Dank ihres Ein-Objektiv-Designs mit zwei Sichtfeldern (Dual-FOV) wechselt sie sofort zwischen Weitwinkel- und Engwinkelansicht, ohne dass ein Objektivwechsel erforderlich ist. Dies ermöglicht eine nahtlose Anpassung an komplexe Szenarien und die effiziente Durchführung sowohl von Inspektionen aus großer Entfernung als auch von Temperaturmessungen aus nächster Nähe.

H6S

IR-Auflösung: 640 × 480
25°+15°, 25°+45° Sichtfeld
50 Hz Bildfrequenz
15 mK NETD

H4S

IR-Auflösung: 480 × 360
25°+15°, 25°+45° Sichtfeld
50 Hz Bildfrequenz
15 mK NETD

H3+S

384×288 IR-Auflösung
25°+15°, 25°+45° Sichtfeld
50 Hz Bildfrequenz
15 mK NETD

H3S

IR-Auflösung: 320 × 240
25°+15°, 25°+45° Sichtfeld
50 Hz Bildfrequenz
15 mK NETD

H2S

256×192 IR-Auflösung
25°+15°, 25°+45° Sichtfeld
50 Hz Bildfrequenz
15 mK NETD

IR-Auflösung: 640 × 480
25°+15°, 25°+45° Sichtfeld
50 Hz Bildfrequenz
Messbereich: -40 °C bis 2000 °C

IR-Auflösung: 480 × 360
25°+15°, 25°+45° Sichtfeld
50 Hz Bildfrequenz
Messbereich: -40 °C bis 2000 °C

H3+

384 × 288 IR-Auflösung
25°+15°, 25°+45° Sichtfeld
50 Hz Bildfrequenz
Messbereich: -40 °C bis 2000 °C

IR-Auflösung: 320 × 240
25°+15°, 25°+45° Sichtfeld
50 Hz Bildfrequenz
Messbereich: -40 °C bis 2000 °C

256 × 192 IR-Auflösung
25°+15°, 25°+45° Sichtfeld
50 Hz Bildfrequenz
Messbereich: -40 °C bis 2000 °C

Vollständige Systemarchitektur des ApexVision S1

Die Wärmebildlösung der nächsten Generation von Guide wurde entwickelt, um die Infrarot-Bildgebungsleistung von Temperaturmessgeräten auf Systemebene zu verbessern. In jeder Umgebung liefert sie klarere, detailreichere Bilder und sorgt für durchweg genaue und zuverlässige Temperaturdaten sowie Analysen, die als Grundlage für wichtige Entscheidungen dienen.

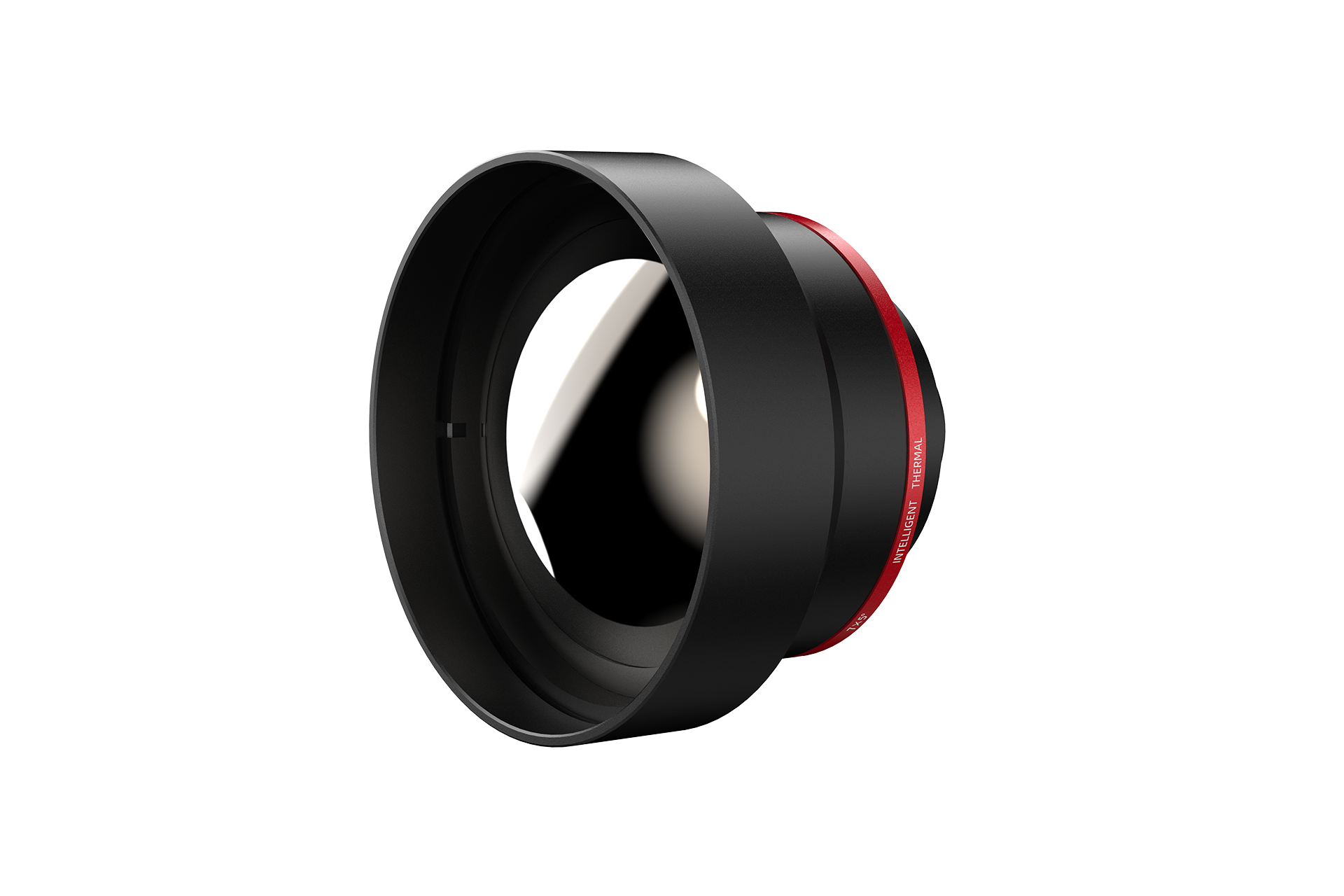

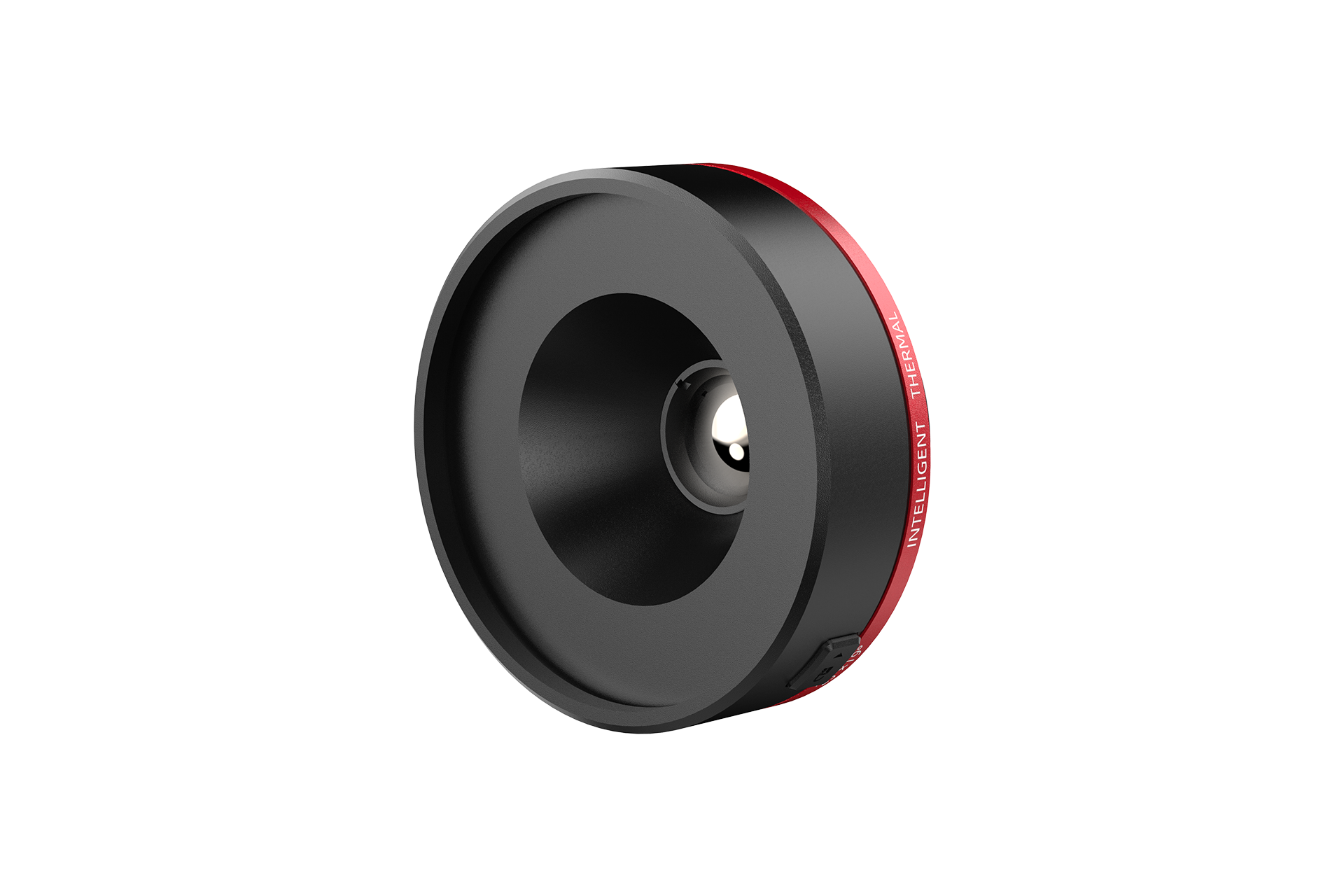

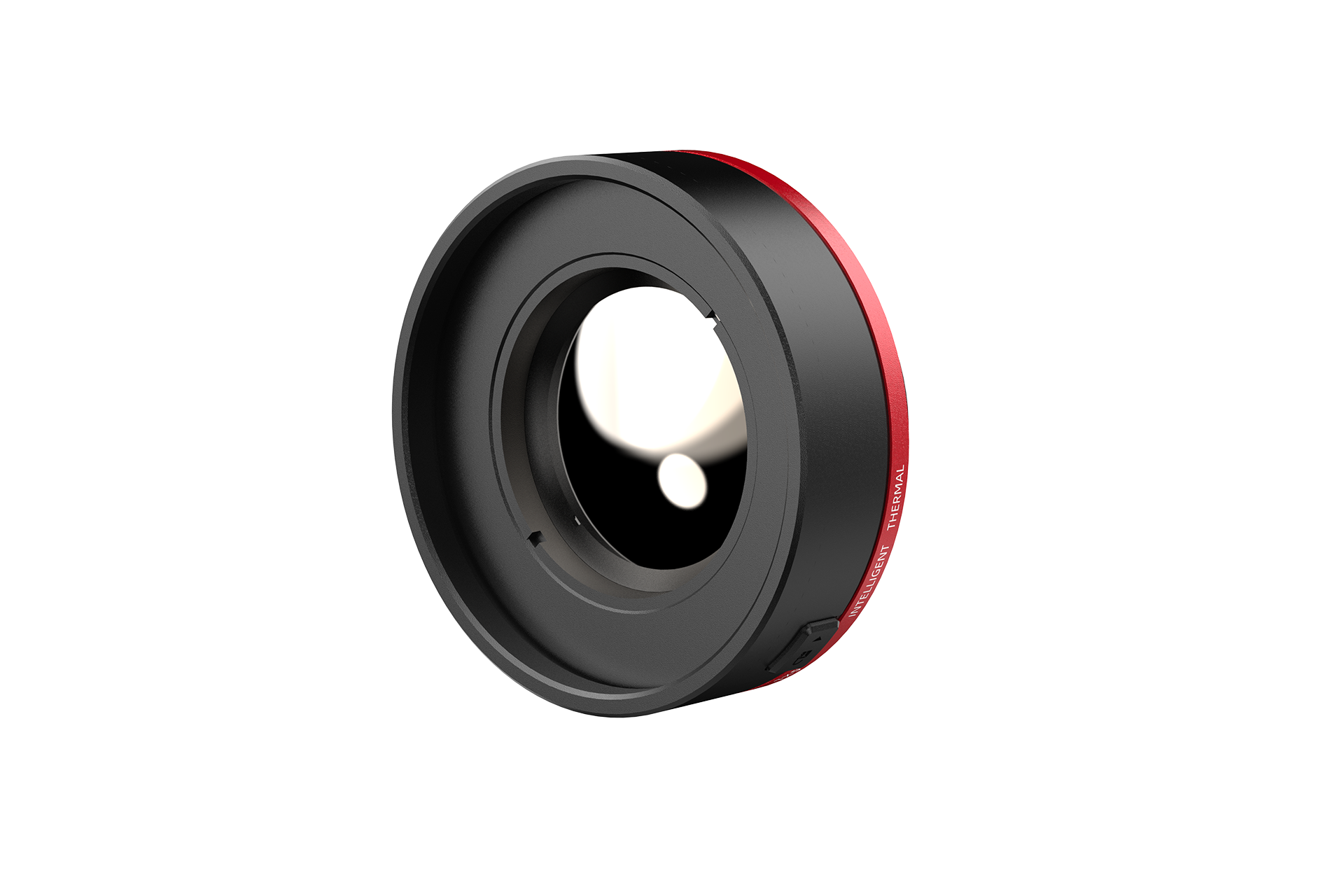

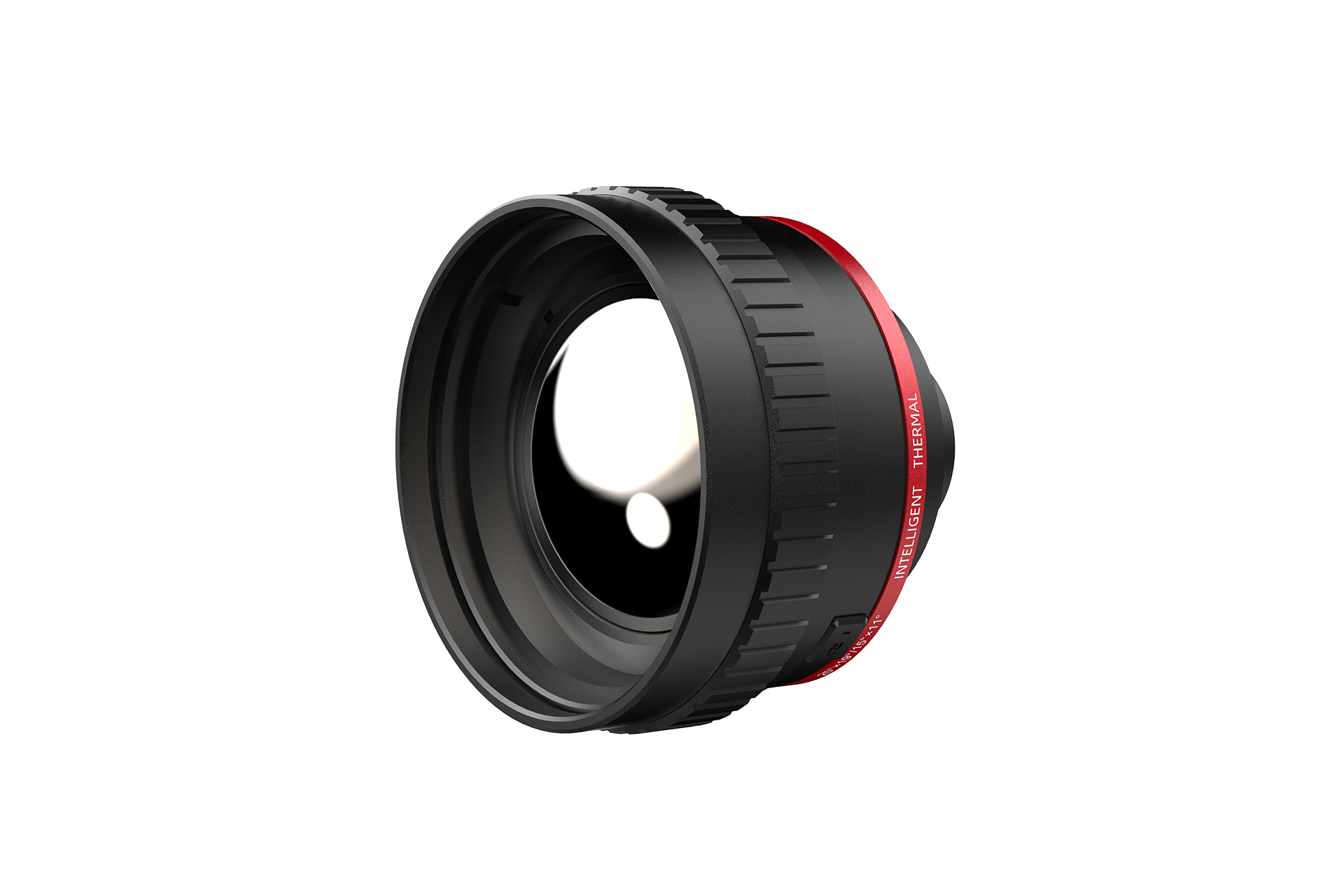

TwinView DFoV-Objektiv

Wechseln Sie nahtlos zwischen Fernabtastung und Temperaturmessung im Nahbereich, ohne das Objektiv wechseln zu müssen – und bewältigen Sie so vielfältige Szenarien effizient mit unübertroffener Vielseitigkeit.

50 Hz, hohe Bildwiederholrate

Die Bildrate von 50 Hz erfasst thermische Dynamiken sofort und gewährleistet so, dass bei industriellen Inspektionen keine Erkennungen übersehen werden.

90 % Ladestand in 1 Stunde

In einer Stunde auf 90 % aufladen und so Ausfallzeiten bei kritischen Einsätzen minimieren.

2000 °C – extrem hohe Temperatur

Deckt einen Temperaturbereich von -40 °C bis 2000 °C ab und bietet höchste Genauigkeit – von eisiger Kälte bis hin zu Schmelzöfen – und gewährleistet so fehlerfreie Messungen in Umgebungen wie Brennöfen und Reaktoren.

5 Fokusmodi

5 Fokusmodi und ein Schnellfokussiersystem steigern die Erfolgsquote in komplexen Situationen um 90 %.

PerIRVision – Panorama-Zusammenfügen

KI-gestütztes Stitching verbessert die Effizienz großflächiger thermischer Scans um 80 % – beispielsweise in Umspannwerken, Gebäuden und anderen Einrichtungen.

Lokale Dimmung

Verfügt über 4 LevelSpan-Modi (A, M, S, L), wobei der Modus L die Zielausrichtung in Echtzeit ermöglicht. Durch Antippen lässt sich der Bereich verschieben, wodurch der Kontrast in den fokussierten Bereichen dynamisch verstärkt und potenzielle Anomalien hervorgehoben werden.
